فن کویل سقفی

فن کویل سقفی یکی از راه کارهای مؤثر در تهویه مطبوع ساختمان‌ها

در دنیای امروز که آسایش به سیستم های حرارتی در ساختمان‌ها بستگی دارد تهویه مطبوع اهمیت ویژه‌ای دارد ونقش کلیدی را ایفا می‌کنند. یکی از تجهیزات پرکاربرد در این حوزه، فن کویل سقفی است. این دستگاه‌ها به دلیل طراحی فشرده، نصب آسان، کنترل دمای جداگانه هر فضا وعملکرد مطلوب، در پروژه‌های مسکونی و اداری بسیار پر کاربرد است.

در این مقاله از آسان هیت، به بررسی کامل فن کویل سقفی، انواع آن، ظرفیت‌ها و مشخصات فنی، نحوه نصب، مزایا و معایب و مقایسه آن با سایر مدل‌های فن کویل می‌پردازیم.

فن کویل سقفی چیست؟

فن کویل سقفی یکی از مدل‌های سیستم تهویه مطبوع است که با استفاده از ترکیب یک فن (دمنده) و یک کویل (مبدل حرارتی)، قادر به تأمین سرمایش یا گرمایش در فضاهای مختلف می‌باشد.

فن کویل سقفی به خطوط لوله‌کشی آب سرد یا گرم متصل می‌شود و با گردش هوا از میان کویل‌ها، هوای مطبوع را وارد فضا می‌کند.

برخلاف اسپلیت‌ها، فن کویل‌ها نیاز به یونیت خارجی ندارند و با یک منبع مرکزی مانند چیلر یا بویلر کار می‌کنند و از لحاظ ظاهر، ظرفیت و کیفیت ساخت ومیزان صدا و حجم هوای تولیدی دارای بیشترین تنوع هستند.

انواع فن کویل سقفی

فن کویل‌های سقفی بسته به محل نصب و نوع طراحی و نیاز خریدار، به چند مدل مختلف تقسیم می‌شوند:

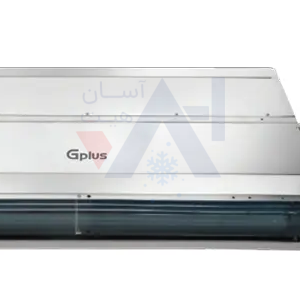

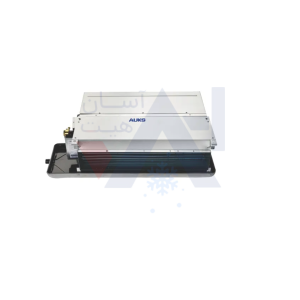

۱. فن کویل سقفی توکار (Hidden)

این مدل داخل سقف کاذب نصب می‌شود و تنها دریچه خروجی هوا در معرض دید قرار دارد. زیبایی بصری، صدای کم و توزیع یکنواخت هوا از ویژگی‌های این مدل است. از آنجایی که این مدل درون سقف کاذب نصب می‌شود، سطح صدای آن نسبت به مدل‌های سقفی روکار کمتر است، اما تعمیر و نگهداری آن به دلیل قرارگیری در داخل سقف، به دسترسی مناسب‌تری نیاز دارد.

۲. فن کویل سقفی کاستی (Cassette)

این مدل به صورت چهارطرفه یا یک‌طرفه در سقف کاذب نصب می‌شود و تنها پنل نمایان آن‌ها قابل مشاهده است؛ به همین دلیل  فضای کمتری اشغال می‌کند و نمای ظاهری خوبی دارد و برای فضاهایی با سقف بلند یا سالن‌های بزرگ مناسب است. پخش هوای چهارجهته یکی از مزایای بارز این نوع است.

3. فن کویل سقفی روباز (سقفی exposed)

در مواقعی که امکان نصب در سقف کاذب وجود ندارد، از مدل‌های سقفی روباز استفاده می‌شود. این مدل‌ها مستقیماً روی سقف یا زیر آن نصب می‌شوند و قابل رؤیت هستند.

ظرفیت‌ها و مشخصات فنی

فن کویل‌های سقفی در ظرفیت‌های متنوعی عرضه می‌شوند تا بتوانند نیاز فضاهای مختلف را برطرف کنند. ظرفیت این دستگاه‌ها معمولاً بر حسب CFM (حجم هوادهی بر حسب فوت مکعب در دقیقه) بیان می‌شود و رایج‌ترین آن‌ها عبارت‌اند از

ویژگی‌های فنی معمول فن کویل سقفی:

• ولتاژ کاری: 220 ولت تک‌فاز
• فشار کاری: 6 تا 16 بار (بسته به مدل)
• میزان صدای کم (۳۰ تا ۴۵ دسی‌بل)
• امکان اتصال به ترموستات دیواری یا هوشمند
• دارای فیلتر قابل شست‌وشو

طریقه نصب فن کویل سقفی

نصب فن کویل سقفی باید توسط تکنسین‌های حرفه‌ای انجام شود. مراحل کلی نصب عبارت‌اند از:

1. انتخاب محل مناسب: معمولاً در داخل سقف کاذب یا کنج‌های نزدیک به دیوارها نصب می‌شود.
2. اتصال به لوله‌های رفت و برگشت آب: با عایق‌کاری مناسب جهت جلوگیری از تعریق.
3. نصب لوله تخلیه آب تقطیر: برای خروج رطوبت ایجادشده در حین سرمایش.
4. اتصال برق و ترموستات: برای کنترل دما و سرعت فن.
5. نصب دریچه‌های ورودی و خروجی هوا: در صورت نیاز به کانال‌کشی.

نکته مهم این است که نصب اصولی تأثیر زیادی در عملکرد و دوام فن کویل دارد. تیم فنی آسان هیت با تجربه در پروژه‌های مسکونی و تجاری، خدمات نصب حرفه‌ای و استاندارد را ارائه می‌دهد.

مزایا و معایب فن کویل سقفی

مزایا

• زیبایی ظاهری: به‌خصوص در مدل‌های توکار که فقط دریچه قابل مشاهده است.
• صرفه‌جویی در فضا: مناسب برای فضاهای کوچک یا کم‌جا.
• پخش یکنواخت هوا: به‌ویژه در مدل‌های کاستی چهارطرفه.
• صدای کم: استفاده از فن‌های کم‌صدا در بیشتر مدل‌ها.
• قابلیت کنترل مستقل: هر فضا می‌تواند دمای خاص خود را داشته باشد.

معایب

• نیاز به سقف کاذب: برای نصب مدل‌های توکار یا کاستی.
• هزینه نصب بالاتر نسبت به مدل‌های زمینی
• محدودیت در تعمیرات: در برخی موارد، برای دسترسی به فن یا کویل نیاز به باز کردن سقف است.

جمع‌بندی

فن کویل سقفی یکی از بهترین گزینه‌ها برای ایجاد هوای مطبوع و یکنواخت در فضاهای مختلف است، به‌ویژه زمانی که زیبایی و صرفه‌جویی در فضا اهمیت دارد. با وجود برخی محدودیت‌ها، مزایای آن باعث شده در پروژه‌های ساختمانی مدرن بسیار مورد توجه قرار گیرد.

اگر به دنبال تهیه یا نصب فن کویل سقفی هستید، آسان هیت با تجربه‌ای گسترده در تأمین تجهیزات سرمایشی و گرمایشی، آماده ارائه مشاوره تخصصی، فروش انواع فن کویل‌های معتبر و اجرای پروژه‌های نصب با بالاترین کیفیت است.

برای دریافت مشاوره رایگان یا سفارش خرید، همین حالا با تیم پشتیبانی آسان هیت تماس بگیرید.
